Мобильная станция Vacmobiles SVM (Италия) для процесса формования полимерных композиционных материалов — вакуумная инфузия

Лучшая вакуумная система для лучших композитов.

Сверхмощная модульная вакуумная система для инфузии, RTM-Light и вакуумного формования.

Вакуумная станция Vacmobile серии SVM специально изготовлена для производства крупногабаритных изделий с применением вакуумной инфузии, технологии RTM-Light и вакуумной формовки с использованием препрегов и уложенных пропитанных материалов. Машины серии SVM можно также использовать для производства изделий методом инфузии с гарантией отсутствия воздушных пустот благодаря дегазации смолы и ее подачи в ламинат без контакта с воздухом. Можно также установить вакуумный насос и ловушку для смолы.

Особенности: Вы можете комбинировать вакуумную систему серии SVM под свои производственные потребности, а именно: вы можете установить один насос и одну ловушку для смолы, два насоса и одну ловушку и так далее. Все вакуумные соединения очень прочные и гарантируют долгий срок службы.

Примеры конфигурации установки серии SVM

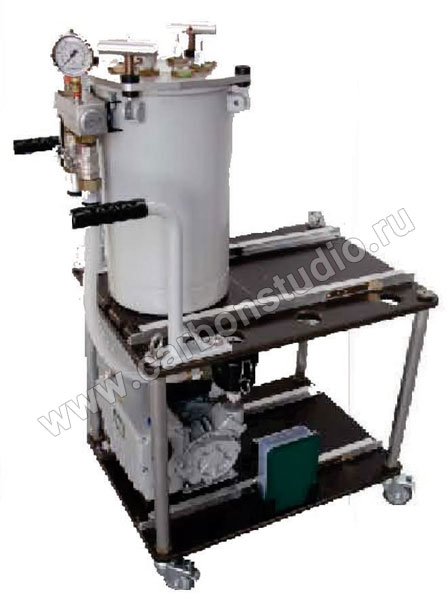

1. Один насос и одна ловушка для смолы.

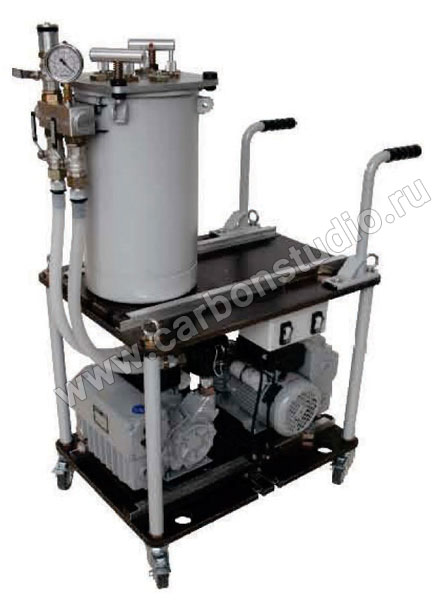

2. Два насос и одна ловушка для смолы.

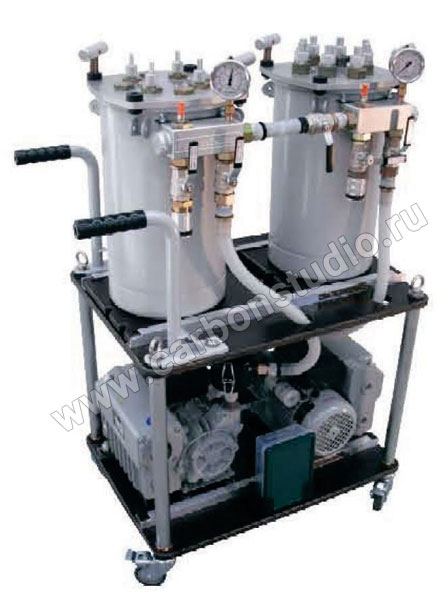

3. Два насоса и две ловушки для смолы с дополнительным соединительным клапаном.

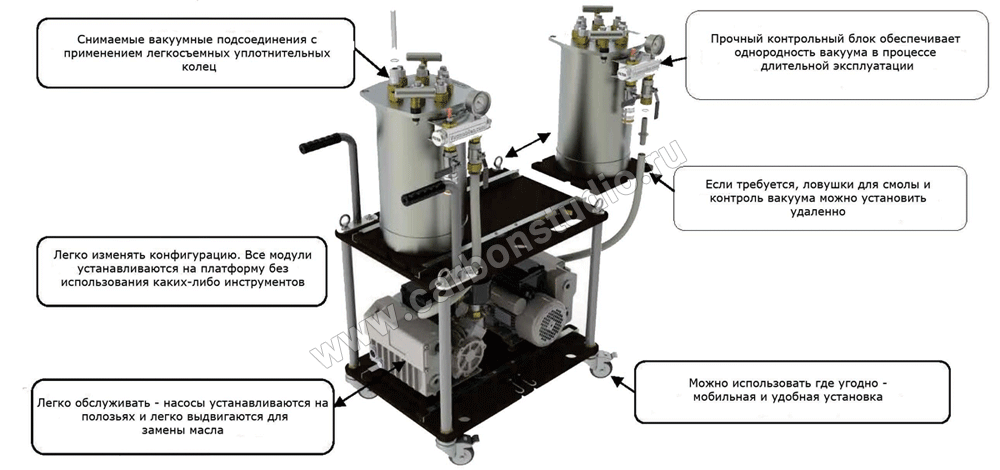

Особенности станции: модульная система, основанная на мобильной установочной платформе, на которую можно установить 1 или 2 вакуумных насоса до двух ловушек. Все соединения выполняются с помощью уникальных вакуумных подсоединений Vacmobile, которые гарантируют однородность вакуума. Необходимость подключения только одного места.

Модули системы

Описание:

• Мобильная установочная платформа, состоящая из 2 уровней и 4 позиций стыковки.
• Поворотные колеса.
• Электрика для двух однофазных насосов.
• Имеется встроенная вилка.
• 1 пара ручек.
• Экспортная упаковка — новый фанерный паллет.
• Размер в упакованном виде 71 см × 54 см × 76 см.
• Упакованный вес 40 кг.

Насосы — выбирается один из представленных ниже. Для 230 В / 50 или 60 Гц, одна фаза

Модель EM20/B вакуумный насос в комплекте с базой насоса, фильтром, силиконовым каучуковым шлангом, электрическим шнуром с внутренним разъемом IEC 230 вольт, 50/60 Гц, однофазный.

Мощность насоса:

• 18 м³/ч (10.6 cfm) при 50 Гц;
• 21 м³/ч (12.4 cfm) при 60 Гц.

Предельный вакуум — приблизительно 10 мбар.

Примечания:

• На станцию можно установить 1 или 2 насоса;
• Питание 2 насосов EM20 /B - 230 В, 10 Амп.

Модель EM28/B вакуумный насос в комплекте с базой насоса, фильтром, силиконовым каучуковым шлангом, электрическим шнуром с внутренним разъемом IEC 230 вольт, 50/60 Гц, однофазный.

Мощность насоса:

• 28 м³/ч (16.5 cfm) при 50 Гц;
• 33.6 м³/ч(19.8 cfm) при 60 Гц.

Предельный вакуум — приблизительно 10 мбар.

Примечания:

• На станцию можно установить 1 или 2 насоса.
• Питание 2 насосов EM28/B — 20 Амп цепи или 1 насос 10 Амп цепь.

Подача вакуума:

1. ЕМ20/В – 10 мбар = 99% вакуума = -100,3 кПа.
2. ЕМ28/В – 20 мбар = 98% вакуума = -99,3 кПа.

Ловушки для смолы (можно установить 1 или 2 ловушки для смолы RT19)

Мощность насоса:

Ловушка для смолы RT19 с компактным алюминиевым блоком с портом для бокового соединения.

Комплектуется:

• Изолирующий клапан насоса.
• Круглый манометр (заполненный водой).
• Выпускной воздушный клапан с дросселирующим отверстием.
• 8 мм(5/16") нажимной порт манометра для измерения абсолютного давления.
• Стандартный комплект запасных частей.

Не имеет вакуумного регулятора.

КРЫШКА НЕ ВКЛЮЧЕНА В СТОИМОСТЬ. ВЫБЕРЕТЕ ОДНУ ИЗ 2Х КРЫШЕК (представлены ниже).

Ловушка для смолы RT19 с большим алюминиевым блоком с боковым соединительным портом для вакуумного насоса, прикреплен к ловушке.

Комплектуется:

• Изолирующий клапан насоса.
• Вакуумный регулятор.
• Круглый манометр (заполненный водой).
• 8 мм(5/16") нажимной порт манометра для измерения абсолютного давления.
• Стандартный комплект запасных частей.

КРЫШКА НЕ ВКЛЮЧЕНА В СТОИМОСТЬ. ВЫБЕРЕТЕ ОДНУ ИЗ 2Х КРЫШЕК (представлены ниже).

Варианты крышки для ловушки для смолы

Основная стальная крышка для ловушки RT19 с 4 винтовыми зажимами. Максимум для 4 линий. Стальная крышка не имеет смотрового окна.

Прочная механически обработанная стальная крышка для ловушки RT19 , с 2x поворотными крышками-защелками и ручками. Смотровое окно, диаметром 75 мм из прочного стекла, защищенного с двух сторон одноразовыми ПВХ заслонками.

Максимум 8 линий.

Комплект герметизирующих О-колец для крышки ловушки RT

Данные затворы на внешней стороне экструдированной вакуумной трубки обеспечивают беспрепятственный поток смолы в приемник внутри ловушки. О-кольца можно снимать для очистки. Существует 4 размера на выбор для соответствия следующим параметрам трубок:

• 3/8" (9.5 мм) до 10 мм.
• 1/2" (12.7 мм) до 13 мм.
• 5/8" (15.9 мм) до 16 мм.
• 19 мм до 3/4" (19.04 мм).

МАКСИМУМ — 4 О-кольца для стальной крышки на ловушку.

МАКСИМУМ — 8 О-колец для алюминиевой крышки на ловушки.

Соединительный клапан ловушки для использования только с двумя установленными ловушками

Этот клапан используется только когда установлены 2 ловушки. Данное устройство позволяют соединить 2 ловушки (при открытом клапане) или же использовать по-отдельности (при закрытом клапане).

Полиэтиленовые ведра только для дегазации смолы.

Подходит для смешивания смолы и дегазации, но не для сбора экзотермических смол. Емкость 11 литров.

Для версии SVM с двойным насосом\двойной ловушкой, 1 ловушка RT19 может быть использована для дегазации смолы до наполнения ее смолой, а вторая ловушка RT19 - для сбора смолы во время процесса инфузии, для производства частей с очень низким вакуумом.

3 запасных картонных резервуара на 12 литров для ловушки RT19.

В стоимость входит доставка до склада поставщика (С-Пб), таможенное оформление и НДС (18%).

Срок поставки 60 дней с момента оплаты.

Гарантия 12 месяцев.
